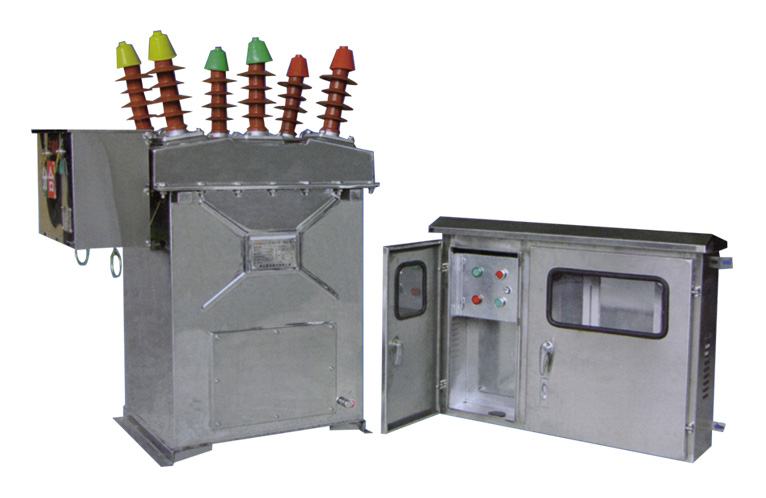

ZW8-12C/YJ戶外智能型(計量預付費)高壓真空斷路器(俗稱看門狗)主要用于10KV架空配電T接用戶線路中，用戶內部發生故障時，如故障在其進線段或故障雖發生在用戶進線開關內側但其保護動作時限與變電站出線開關保護配合不當時，均會造成變電站出線開關保護掉閘。如果故障性質是永久的變電站開關重合不成功，則一個中壓用戶界內的事故將使整條配電線路停電，這種在配電網中常見的波及事故，對社會造成惡劣影響。
此分界開關是解決上述波及事故的理想設備，該設備安裝于10KV架空配電線路的責任分界點處。斷路器可配置重合閘控制器，能識別電流特性實現多次自動重合閘或永久故障的隔離，可以實現自動切除單相接地故障和自動隔離相間短路故障，確保非故障用戶的用電安全。自備內置式電壓互感器(PT)作為提供控制器電源和計量預付費及負控電源。成為有電壓、電流信號輸出并可控制的智能開關，內置式計量型電流互感器(CT)作為計量、可實現計量預付費智能開關功能。
此開關與FDR-02分界控制器合理結合，實現保護控制功能和通信功能，控制器與開關本體通過控制電纜和航空插件進行電氣連接，實現其保護及自動監控功能。
功能特點
此開關可實現以下功能：速斷保護、過流保護、三次重合閘、事件記錄、防涌流保護、零序保護、實時時鐘、重合閘后加速、實時狀態查詢、智能掌上電腦控制、本地／遠程設置定值、故障主動上報、GSM短消息功能，預付費計量自動切斷、重合閘功能。
技術參數(見表)

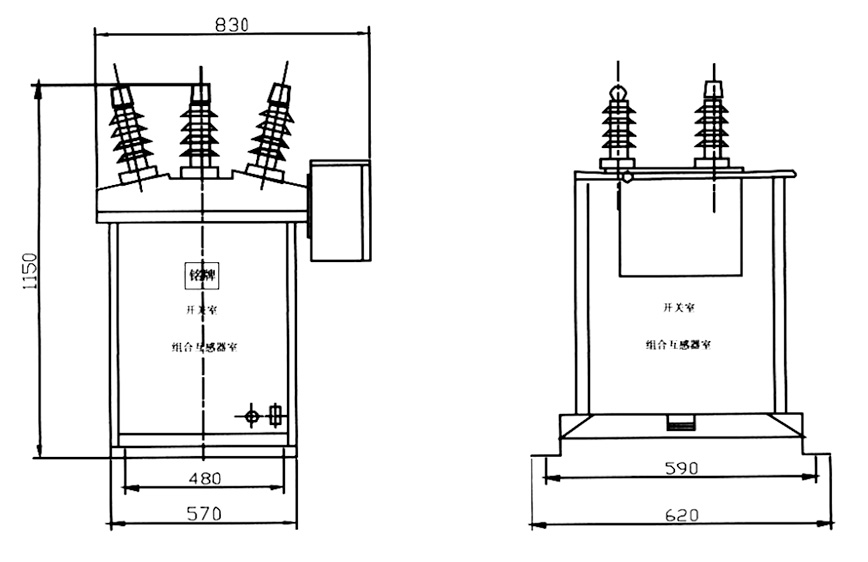

外形及安裝尺寸圖
使用環境條件
1.海拔高度：≤2000米
2.環境溫度：戶外-40℃～+80℃最高年平均氣溫20℃最高日平均氣溫30℃
3.抗震能力：地面水平加速度0.3g垂直加速度0.15g同時作用持續三個正弦波安全系數1.67
4.最大日溫差：25℃ 日照強度：0.1W/cm2(風速0.5m/s時)
5最大風速：≤25m/s 最大覆冰厚度：10mm
6.運行環境：戶外、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所
7.中性點接地方式：中性點不接地、中性點經消弧線圈接地、中性點經低電阻接地。
